Retroreflectómetro Dinámico, geometría 15-metros. Pruebas en campo. Aprobación ARTESP (Agência de Transporte do Estado de São Paulo) – Brasil.
El retroreflectómetro Easylux Dinámico, geometría de 15 metros, es un equipo de medición continua de retroreflectividad o visibilidad nocturna de la marcación horizontal, fabricado en Brasil.
Permite mediciones precisas, según la geometría ABNT NBR 14723 (15-metros), a velocidades de hasta 120 km/h.
El equipo está diseñado para ser operado solo por el conductor del vehículo y no requiere habilidades especiales para su instalación u operación, común en equipos de tecnología obsoleta.

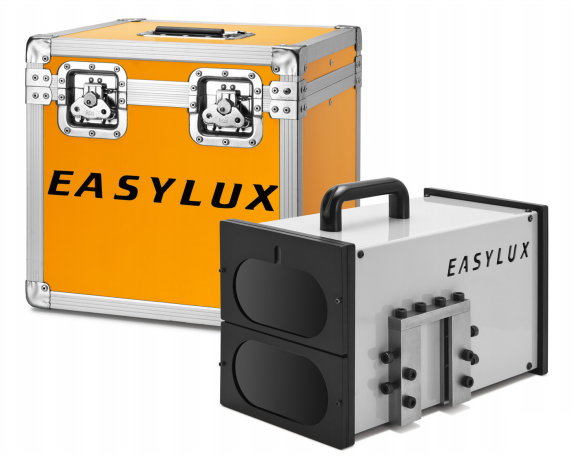

El equipo Dynamic se puede acoplar a cualquier tipo de vehículo, mediante un soporte estándar.
La instalación es simple, rápida y no requiere habilidades técnicas ni conocimientos especiales.
El sistema de software puede reconocer automáticamente líneas simples, dobles, continuas o seccionadas.
Fotografías de alta resolución, enfocadas en el tramo evaluado, son almacenadas e identificadas por GPS geodésico (6 decimales).

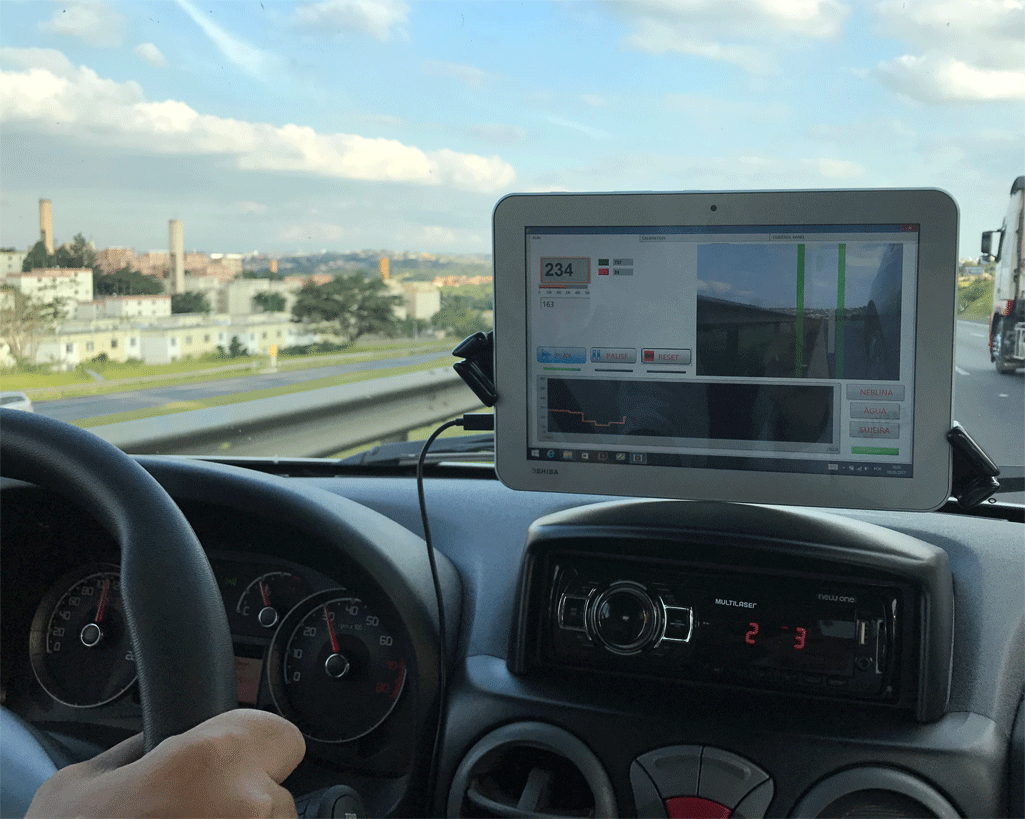

Durante el viaje, el conductor es guiado por mensajes de voz e imágenes del sitio de medición. Todo el control del sistema se realiza a través de 3 funciones básicas: PLAY / PAUSE / STOP.
El retroreflectómetro continuo EASYLUX elimina todos los inconvenientes de los instrumentos antiguos con tecnología del siglo pasado: no requiere cuidados especiales en la instalación ni intervenciones constantes en el software de control. Por lo tanto, el operador no necesita capacitación especial y no se le asigna la responsabilidad técnica de la instalación o operación.
Destacamos algunos elementos exclusivos de la tecnología EASYLUX:
- Instalación simple, rápida, estándar.
- Detección automática de líneas simples, dobles, continuas o seccionadas.
- Graba película fotográfica centrada en la marcación en evaluación.
- Presenta una foto de la ubicación exacta de la medición en Google Earth para CADA punto medido.
- Navegación guiada por mensajes de VOZ y VIDEO en tiempo real.
- Control total a través de la tableta: fotos, gráficos, promedios, calibración y valores en tiempo real.
- Recuento y clasificación automática de captafaros.
- Único con tecnología LED iluminante A (2800 K), según estándares internacionales para una perfecta identificación de colores.
El medidor continuo EASYLUX es el único equipo en el mercado mundial con tecnología LED: Elimina el mantenimiento o reemplazo de lámparas y cumple con los requisitos de los estándares internacionales para la identificación de colores.
La tecnología de medición dinámica EASYLUX también proporciona:
- Mediciones geodésicas de precisión referenciadas por GPS.
- Informes en EXCEL. Integración con GOOGLE MAPS.
- Recuento automático de captafaros y clasificación por intensidad.
- Registro de la temperatura y la humedad relativa del aire ambiente.
- Identifica automáticamente el ancho de las franjas de demarcación.
- Permite la instalación de una cámara adicional para grabar el panorama de la carretera (cámara en el parabrisas delantero).
- Medición de alta velocidad: no interfiere con el flujo de vehículos en la carretera. Precisión: rango de lectura mejor que 10 cm a 100 km/h.
Velocidad de operación:
- Mediciones hasta 160 km/h para tramos sin captafaros retroreflectantes.
- Mediciones hasta 120 km/h para una correcta identificación y recuento de captafaros retroreflectantes.

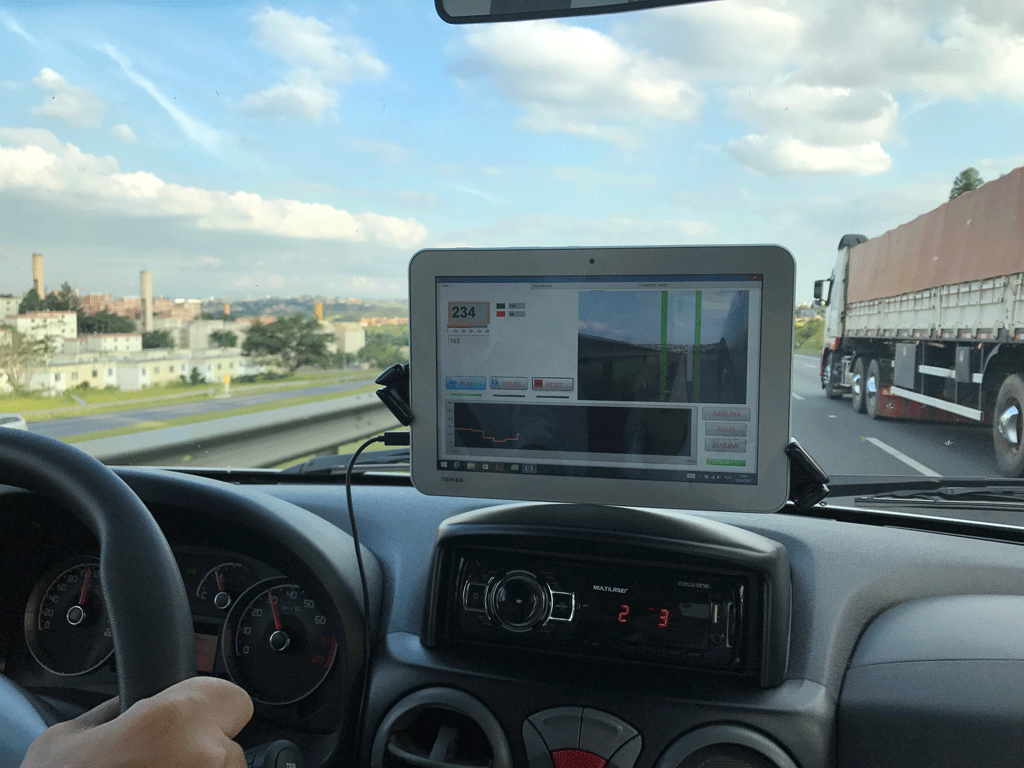

Durante todo el viaje, el conductor es guiado por mensajes de voz e imágenes del sitio de medición. Todo el control del sistema se realiza a través de 3 funciones básicas PLAY / PAUSE / STOP.
El conductor también puede informar mensajes especiales como niebla, suciedad u otros eventos externos a través de botones en la pantalla de la tableta.
Registro fotográfico de TODA la señalización.
Fotografías de alta resolución para observación de detalles en la demarcación o pavimento.
El retroreflectómetro Dinámico Easylux es el único capaz de mostrar la foto de la demarcación medida en cualquier punto del informe de Google Earth.
Visualización de detalles: Ejemplo de fotografía registrada por el equipo.
Visualización de detalles: Fotografia registrada automáticamente por el equipo.
El retroreflectómetro Dinámico fue diseñado para ser instalado y operado solo por el conductor del vehículo.
Diseñado para que el conductor sea el único operador:
- Instalación sencilla y rápida por ensambladura.
- Navegación por voz e imagen.
- Sistema PLAY / PAUSE / STOP.
- Reconocimiento automático de líneas simples, dobles, continuas o seccionadas.
- Documentación automática: FOTOS de toda la señalización evaluada, coordenadas GPS con 6 puntos de precisión, audio.
Técnicos de la agencia ARTESP en evaluación comparativa con equipos estáticos EASYLUX: Resultados idénticos a los equipos dinámicos.
El equipo dinámico recopila más de 300 mediciones por segundo. Todos los resultados se almacenan para su posterior análisis de ingeniería a través de un software especial.
Los equipos instalados fuera del vehículo están constantemente expuestos a accidentes. Son habituales los daños provocados por maniobras inadecuadas, colisiones con piedras, colisiones con otros vehículos o accidentes con agua.
Easylux fabrica todas las piezas de repuesto y ofrece servicio de mantenimiento en la fábrica, con mano de obra especializada.

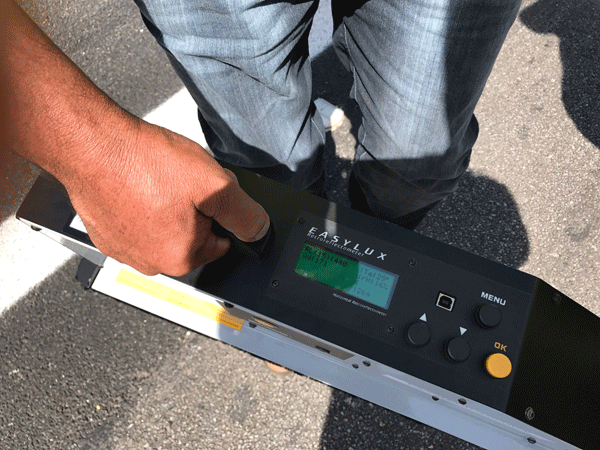

Durante el trabajo, los técnicos de ARTESP eligieron varios puntos para monitorear los resultados con el instrumento estático.
Los resultados del modelo Dinámico EASYLUX corresponden a los obtenidos con el modelo estático con una incertidumbre inferior al 10%, para cualquier tipo o color de señalización horizontal. Los instrumentos comparten la misma geometría de medición, según norma técnica ABNT NBR14732 (15 metros).

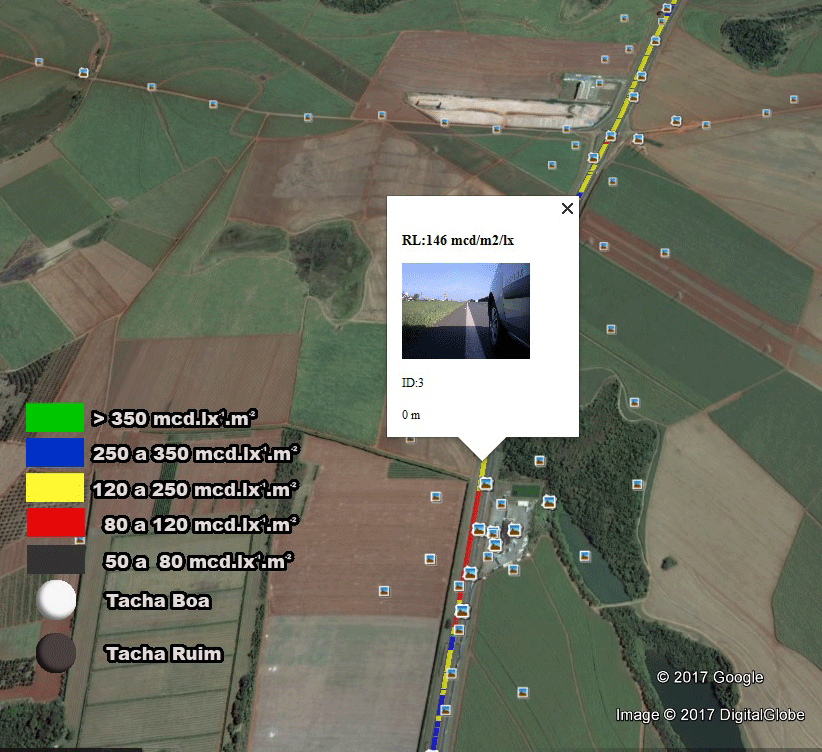

Ejemplo de informe de Google Earth generado automáticamente por el equipo EASYLUX Dinámico.
Los resultados están ordenados por color. El rango de valores se puede configurar mediante software. Se muestra una fotografía de la ubicación de la medición con el valor medido en el tramo.

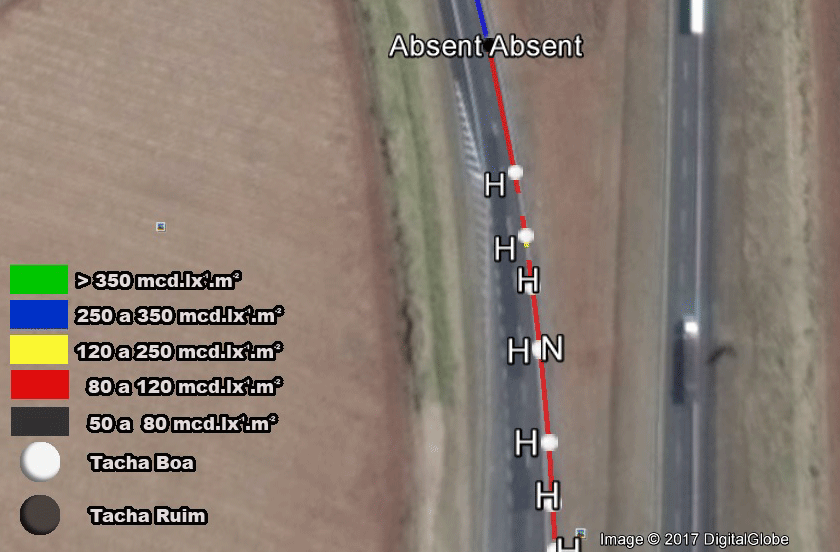

Todos los captafaros están identificados y clasificados. Los buenos captafaros se clasifican en dos categorías: intensidad normal (N) e intensidad alta (H).
Los informes son generados automáticamente por el equipo y están disponibles al finalizar el servicio. La clasificación e identificación de captafaros se realiza automáticamente. No se requieren más análisis.
Una herramienta de software especial permite a los técnicos e ingenieros evaluar toda la distancia recorrida y los valores medidos. Los parámetros de análisis como los límites de clasificación, la duración de la ejecución y los valores de referencia también se pueden cambiar.
