Retrorrefletômetro Dinâmico. Geometria 15-metros

Retrorrefletômetro Dinâmico, geometria 15-metros. Teste em campo. Homologação ARTESP.

ARTESP

O retrorrefletômetro Dinâmico Easylux , geometria 15-metros, é um equipamento para medição contínua da retrorrefletividade ou visibilidade noturna da demarcação horizontal, fabricado no Brasil.

Permite medições precisas, conforme geometria ABNT  NBR 14732 (15-metros), em velocidades de até 120 km/h.

O equipamento foi projetado para ser operado apenas pelo condutor do veículo (motorista) e não requer habilidades especiais para instalação ou operação, comuns em equipamentos de tecnologia ultrapassada.



Retrorrefletometro_Dinamico_ARTESP_3

O equipamento Dinâmico pode ser acoplado a qualquer tipo de veículo, por meio de um suporte gabaritado.

A instalação é simples, rápida e não necessita de habilidades técnicas ou conhecimentos especiais.
O sistema de software é capaz de reconhecer automaticamente linhas simples, duplas, contínuas ou seccionadas.
Fotografias em alta resolução, focalizadas no trecho sob avaliação, são armazenadas e identificadas por GPS geodésico (6 casas decimais).

Durante o trajeto, o condutor é orientado por mensagens de voz e imagens do local de medição. Todo o controle do sistema ocorre por meio de 3 funções básicas: PLAY / PAUSE / STOP.

O retrorrefletômetro contínuo EASYLUX elimina todos os inconvenientes dos antigos instrumentos com tecnologia do século passado: Não requer cuidados especiais na instalação ou intervenções constantes no software de controle. Assim, o operador não precisa de treinamento especial e não é atribuído de responsabilidade técnica na instalação ou operação.

Destacamos a seguir alguns itens exclusivos da tecnologia EASYLUX:

  • Instalação simples. Rápida. Gabaritada.
  • Detecção automática de linhas simples, duplas, contínuas ou seccionadas.
  • Registra filme fotográfico focalizado na sinalização sob avaliação.
  • Apresenta foto do local exato de medição no Google Earth para CADA ponto medido.
  • Navegação orientada por mensagens de VOZ e VÍDEO em tempo real.
  • Controle total via Tablet: Fotos, Gráficos, Médias, calibração e valores em tempo real.
  • Contagem e Classificação automática de tachas.
  • Único com tecnologia LED illuminante A (2800 K), conforme normas internacionais para a perfeita identificação de cores.

O medidor contínuo EASYLUX é o único equipamento do mercado mundial com tecnologia LED: Elimina manutenção ou substituição de lâmpadas e atende aos requisitos das normas internacionais para identificação de cores.

A tecnologia de medição dinâmica EASYLUX também proporciona:

  • Medições referenciadas por GPS geodésico de precisão.
  • Relatórios em EXCEL. Integração com GOOGLE MAPS
  • Contagem automática de Tachas e classificação por intensidade.
  • Registro da temperatura e umidade relativa do ar ambiente.
  • Identifica automaticamente a largura das faixas de demarcação.
  • Permite instalação de câmera adicional para registro do panorama da rodovia (câmera no para-brisa frontal).
  • Medição em alta velocidade: Não interfere no fluxo de veículos da rodovia. Precisão: Intervalo de leitura melhor que 10 cm a 100 km/h

Velocidades de operação:

  • Medições em até 160 km/h para trechos sem tachas retrorrefletivas.
  • Medições em até 120 km /h para a correta identificação e contagem de tachas retrorrefletivas.



Painel de controle.
Painel de controle. Interface simples e intuitiva. Sistema de navegação por Voz e Imagem. Resultados em tempo real.

Durante o todo o trajeto o condutor é orientado por mensagens de voz e imagens do local de medição. Todo o controle do sistema ocorre por meio de 3 funções básicas PLAY / PAUSE / STOP.
Mensagens especiais como neblina, sujeira ou outros eventos externos também podem ser informados pelo condutor por meio de botões na tela do tablet.



Registro fotográfico de TODA a sinalização.
Fotos em alta resolução para observação de detalhes sobre a demarcação ou pavimento.

O retrorrefletômetro dinâmico Easylux é o único capaz de apresentar a foto da demarcação medida em qualquer ponto do relatório Google Earth.



Easylux Dinâmico

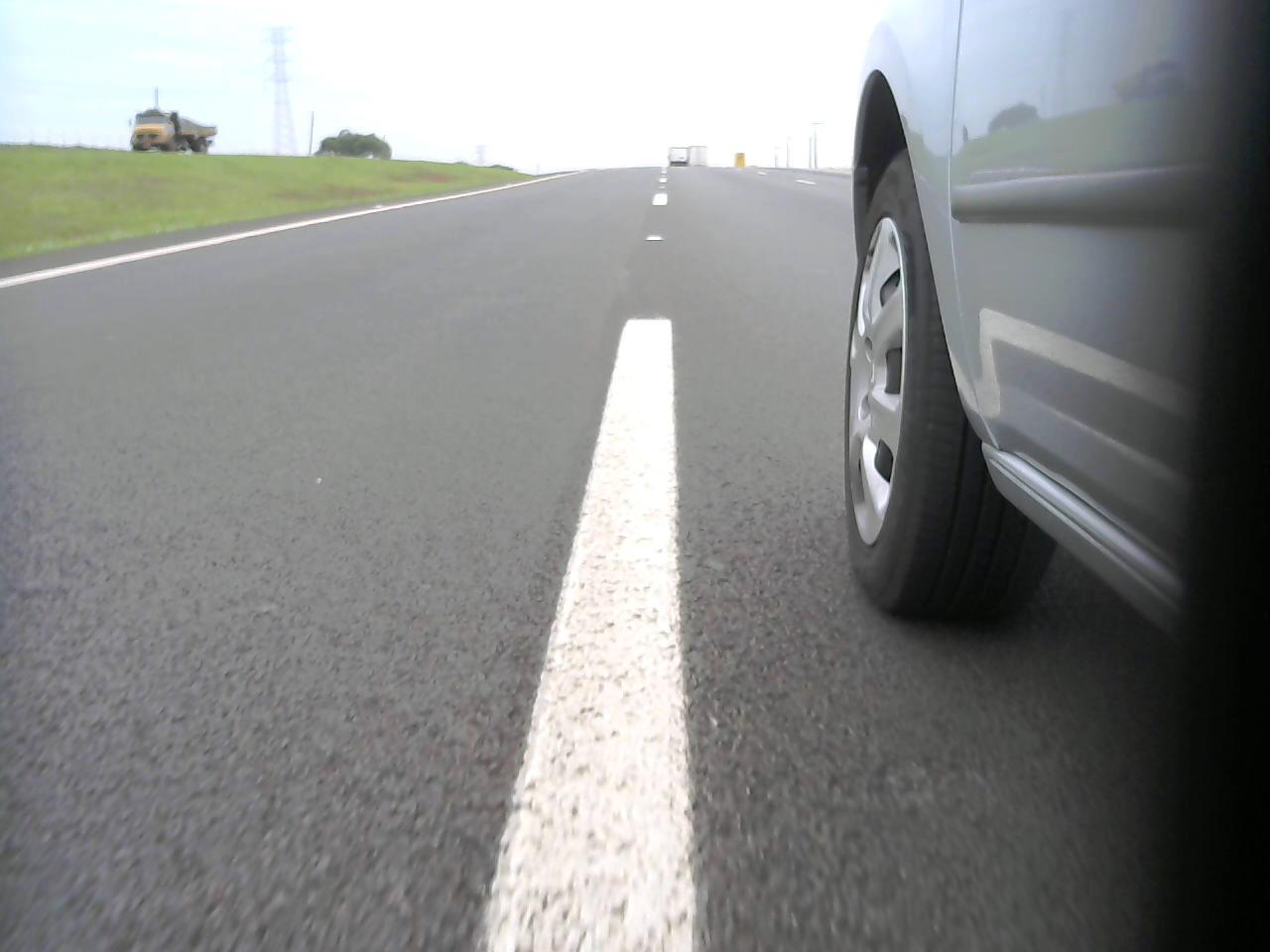

 Visualização de detalhes: Exemplo de fotografia registrada pelo equipamento.



ROAD_trech3_12_11_2014 - 12h04min31_10350

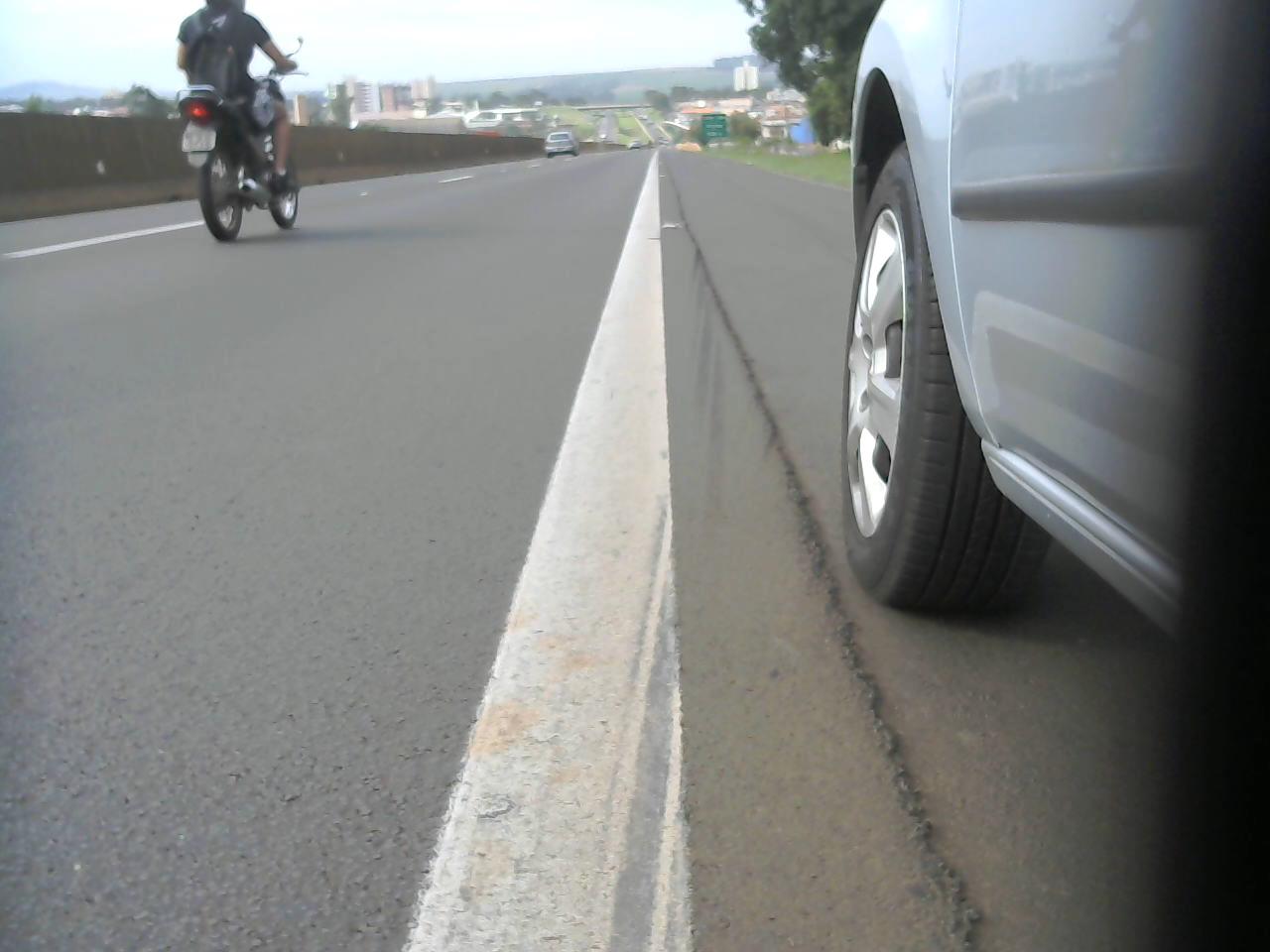

 Visualização de detalhes: Fotografia registrada automaticamente pelo equipamento.

O retrorrefletômetro Dinâmico foi desenvolvido para ser instalado e operado apenas pelo condutor do veículo (motorista).

Projetado para que o motorista seja o único operador:

  • Instalação simples e rápida por encaixe.
  • Navegação por voz e imagem.
  • Sistema PLAY / PAUSE / STOP.
  • Reconhecimento automático de  linhas simples, duplas, contínuas ou seccionadas.
  • Documentação automática: FOTOS de toda a sinalização avaliada, coordenadas GPS com 6 casas de precisão, Áudio.



Retrorrefletometro_Dinamico_ARTESP_4

Técnicos da ARTESP em avaliação comparativa com equipamento EASYLUX estático: Resultados idênticos ao equipamento dinâmico.

Retrorrefletometro_Dinamico_ARTESP_6



O equipamento Dinâmico coleta mais de 300 medições por segundo. Todos os resultados são armazenados para posterior análise de engenharia via software especial.



Retrorrefletometro_Dinamico_ARTESP_1

Equipamentos instalados no exterior do veículo estão constantemente expostos a acidentes. São comuns danos ocasionados por manobras indevidas, abalroamento por pedras, colisões com outros veículos ou acidentes com água.

A Easylux fabrica todas as peças de reposição e oferece serviço de manutenção na fábrica, com mão de obra especializada.

Retrorrefletometro EASYLUX 15-metros
Retrorrefletometro EASYLUX 15-metros. Resultados iguais aos apresentados pelo equipamento EASYLUX Dinâmico.

Durante os trabalhos, os técnicos da ARTESP escolheram diversos pontos para monitoramento dos resultados com o instrumento estático.
Os resultados do modelo EASYLUX dinâmico correspondem aos obtidos com o modelo estático com incerteza inferior a 10%, para qualquer tipo ou cor da sinalização horizontal. Os instrumentos compartilham a mesma geometria de medição, conforme norma técnica ABNT NBR14732 (15-metros).





Exemplo de relatório Google Earth gerado automaticamente pelo equipamento EASYLUX Dinâmico.

tela_google2

Os resultados são classificados por cor. A faixa de valores é configurável via software.  Uma fotografia do local da medição é apresentada com o valor medido no trecho.



Valor e fotografia
Valor e fotografia do local de medição.

Todas as tachas são identificadas e classificadas. Tachas consideradas boas são classificadas em duas categorias: Intensidade normal (N) e Alta intensidade (H).



Classificação automática de tachas retrorrefletivas.
Classificação automática de tachas retrorrefletivas.



Os relatórios são gerados automaticamente pelo equipamento e estão disponíveis ao término do serviço. A classificação e identificação de tachas é feita automaticamente. Não é necessário nenhum tipo de análise posterior.

Uma ferramenta especial de software permite aos técnicos e engenheiros avaliarem, posteriormente, todo o trajeto percorrido e os valores medidos. Parâmetros da análise como limites de classificação, tamanho do trecho e valores de referência também podem ser alterados.



DINAMICO

Serviços de calibração e manutenção são oferecidos em nossa fábrica, localizada no estado de São Paulo.
